施工実績

耐震性貯水槽 【アクアエンジェル】 2分割 40t

防火貯水槽,アクアエンジェル
ミヨシ下山口宅地造成工事
所在地三浦郡葉山町下山口
施工マルコー建設
納入品耐震性貯水槽 2分割タイプ 40t 1基

防火水槽を設置させて頂きました。搬入経路の道幅が狭く、搬入車両が4トン車しか通行出来ませんでしたので、今回は2分割タイプを現場にて溶接結合を致しました。通常ですと搬入車両は10トン車となりますが、2分割・3分割にすることにより、搬入車両を小さくすることが出来ます。よって、現場の設置場所や搬入経路等の条件により、製作・設置が出来ます。また、自重も完成品でも5トン程度しかありませんので、地耐力が低い現場でも設置が可能となります。

工程

  • 防火貯水槽,アクアエンジェル

    1基目搬入

  • 防火貯水槽,アクアエンジェル

    型式認定 耐-00008号

  • 防火貯水槽,アクアエンジェル

    個別認定番号

  • 防火貯水槽,アクアエンジェル

    1基目仮置き完了

  • 防火貯水槽,アクアエンジェル

    2基目吊り込み

  • 防火貯水槽,アクアエンジェル

    仮置き完了

  • 防火貯水槽,アクアエンジェル

    接合部調整

  • 防火貯水槽,アクアエンジェル

    仮溶接

  • 防火貯水槽,アクアエンジェル

    本溶接

  • 防火貯水槽,アクアエンジェル

    溶接完了(外側)

  • 防火貯水槽,アクアエンジェル

    溶接完了(内側)

  • 防火貯水槽,アクアエンジェル

    プライマー塗布(外側)

  • 防火貯水槽,アクアエンジェル

    ガラス繊維貼り付け(外側)

  • 防火貯水槽,アクアエンジェル

    塗装(外側)

  • 防火貯水槽,アクアエンジェル

    プライマー塗布(内側)

  • 防火貯水槽,アクアエンジェル

    ガラス繊維貼り付け(内側)

  • 防火貯水槽,アクアエンジェル

    塗装(内側)

  • 防火貯水槽,アクアエンジェル

    ゴムマット設置

  • 防火貯水槽,アクアエンジェル

    本設置

  • 防火貯水槽,アクアエンジェル

    水平確認

  • 防火貯水槽,アクアエンジェル

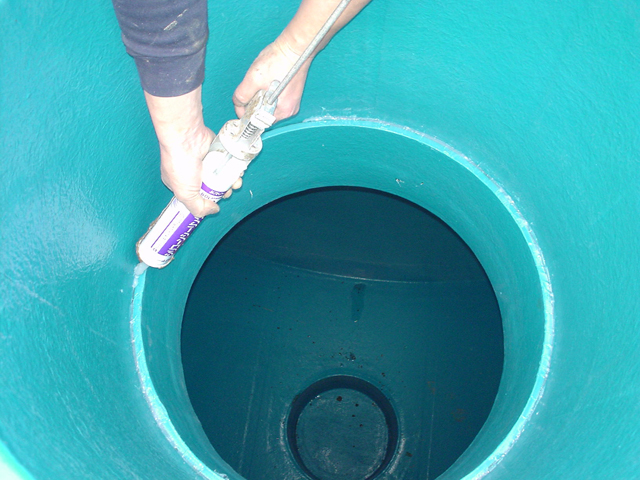

    給管投入孔接続部コーキング

  • 防火貯水槽,アクアエンジェル

    設置完了

  • 埋め戻し・完成
