【施工事例】分割軽量・土留めのいらない潜函工法タイプの耐震性貯水槽を埋設しました。

防火貯水槽
大岡二丁目公園整備工事
所在地横浜市南区大岡2丁目893番1
発注者横浜市
施工株式会社 大山組 様
納入品耐震性貯水槽(アクアエンジェル 縦円筒型)
FSV100II 耐-99129号 100m3 潜函工法タイプ
1基

横浜市南区に新しい子供の遊び場が完成しました!そして公園の下には、緊急時に必要な水100m3を大切に保管できる耐震性貯水槽“アクアエンジェル”を埋設させていただきました。“アクアエンジェル”は、鉄とFRPの複合素材で地下タンクの製作のノウハウを集結した耐震設計。その信頼性は高く、東日本大震災後には汚染水を貯めるタンクとしても使用されています。今回の製品は現場で組み立てながら掘削して埋設する、潜函工法タイプです。現場の溶接やFRP塗布を施すため、浸透探傷試験やFRP塗膜検査、ピンホール検査などを経て約1カ月半の工期で完成しました。

  • 防火貯水槽

    一次掘削 防火水槽設置施工前

  • 防火貯水槽

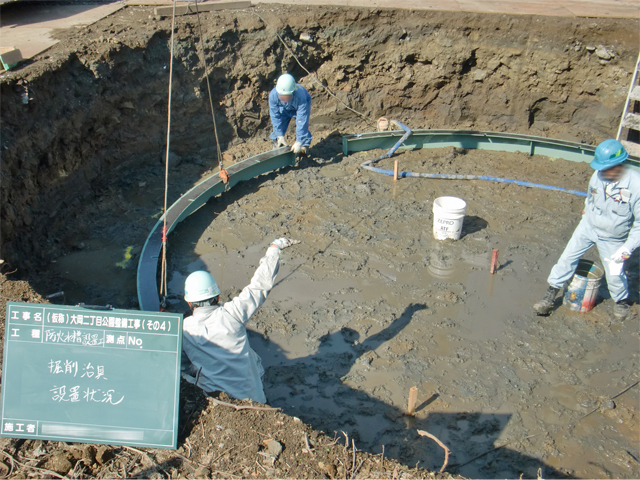

    掘削治具設置

  • 防火貯水槽

    側版下段設置

  • 防火貯水槽

    側版上段溶接

  • 防火貯水槽

    側版溶接部 浸透探傷試験

  • 防火貯水槽

    側版接合部 FRP貼付状況

  • 防火貯水槽

    側版接合部 トップコート塗布状況

  • 防火貯水槽

    側版下段完了

  • 防火貯水槽

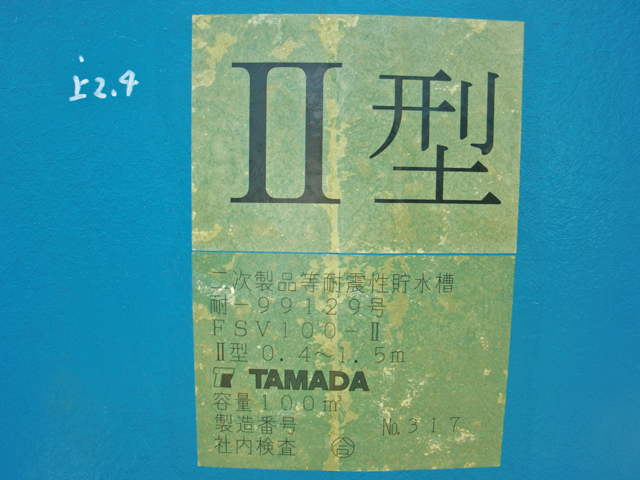

    耐震認定番号・据付製造番号

  • 防火貯水槽

    二次掘削完了

  • 防火貯水槽

    側版上段設置

  • 防火貯水槽

    側版上段接続溶接

  • 防火貯水槽

    防火水槽底部 常温合材敷設

  • 防火貯水槽

    底版設置

  • 防火貯水槽

    支柱設置状況

  • 防火貯水槽

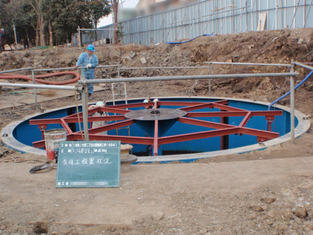

    支保工組立て

  • 防火貯水槽

    頂版設置

  • 防火貯水槽

    頂版本溶接完了

  • 防火貯水槽

    防火水槽内部 FRP施工状況

  • 防火貯水槽

    形式記号・製造番号

  • 防火貯水槽

    防火水槽内部 トップコート塗布完了

  • 防火貯水槽

    防火水槽内部 ピンホール検査

  • 防火貯水槽

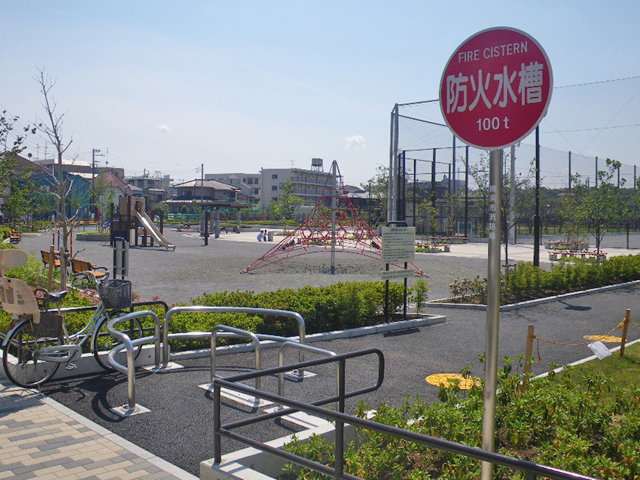

    公園整備完了(現状 その1)

  • 防火貯水槽

    公園整備完了(現状 その2)
