特殊用途《《防臭》》のスパイラルドア 施工例紹介

高速シャッター,スパイラルドア
秦野市し尿希釈投入施設
所在地秦野市上大槻190
設計・監理日本水工設計株式会社
施工栗田工業株式会社
納入品スパイラルドア 2基
特殊制御制御盤 1台
ビームセンサー 8セット
入室用信号灯  1台

スパイラルドアの特徴である高速開閉、高気密性を生かしたし尿処理場の臭気流出防止目的のドアです。
入口及び出口の扉をインターロック制御により同時開放を防止し建物内に風が通過するのを防いでいます。
また建物内の所在車両を光電センサーにより感知し後続車の入場を管理。無駄な扉の開放を防止しています。
入場用スイッチは天候に左右されないループコイル式車両検知センサーを使用しています。

用途     : 【防臭】用扉
仕様     : 入口用と出口用に各々1基設置、一方通行仕様、インターロック機能有
        その他在車センサーと信号灯により入場制限機能が有ります。
入室用センサー:ループコイル1面、入口手前地中に埋設
退出用センサー:赤外線 ビームスイッチ2光線
補助センサー :赤外線反射スイッチ、上部左右に取り付け
在車センサー :赤外線ビームスイッチ6光線


↓↓↓動作動画をご覧下さい↓↓↓ ※この動画は扉動作のサンプルであり、実際の運用とは違いますことをご了承下さい。

施工例解説

  • 高速シャッター,スパイラルドア

    入室制限用信号灯
    点灯中の大きさの車両が入ることができ
    ます
    全消灯の場合は扉が開きません
    出口扉が開いていると点滅し入口扉は開
    きません

  • 高速シャッター,スパイラルドア

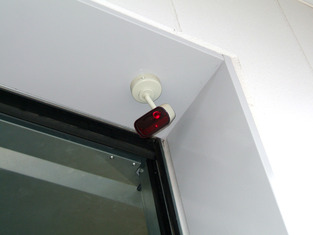

    補助センサー
    扉が開いている時のみ機能します

  • 高速シャッター,スパイラルドア

    在車検知用センサー
    計6光線

  • 高速シャッター,スパイラルドア

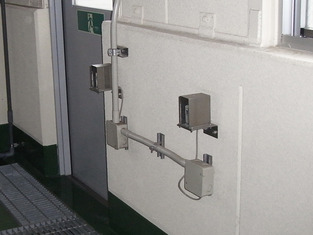

    退室用センサー
    2光線同時に遮ると出口扉が開きます

  • 高速シャッター,スパイラルドア

    非常開閉用押しボタンスイッチ

  • 高速シャッター,スパイラルドア

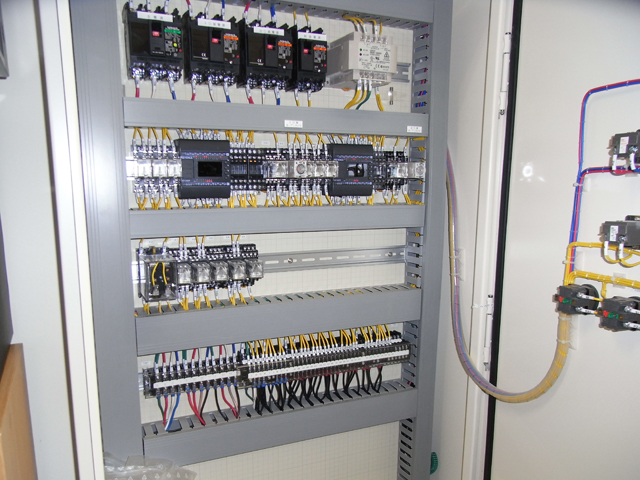

    制御盤

  • 高速シャッター,スパイラルドア

    出口側扉外観

  • 高速シャッター,スパイラルドア

    出口側扉内観
