既存手動門扉の自動化改修工事 施工例紹介
【既存手動門扉の自動化改修工事】
| 駆動装置 | ＳＮＤ−２００(チェーンドライブ方式) |
|---|---|
| 起動方法 | 無線リモコンスイッチ (開・閉・停 ３点式/車内からも開閉可能) |
| 安全補助 | 内・外 光電スイッチ新設（非接触型） ＊光線を遮ると再び開きます。 門扉戸先にバンパースイッチ新設（接触型） ＊接触すると再び開きます。 警報用パトライト新設（扉開作動開始より点灯) |
| 故障・停電時 | 手動開閉可能(ブレーキレバー開放に依る) |
| 納入品 | 床ハツリ・配管・配線 モルタル補修 壁門ケレン補修塗装 既存門扉本体磨き仕上げ 既存鉄扉をＳＵＳ格子に交換（固定式） |
『既存の門扉本体を残し、新たに「自動開閉装置」を設置する。
かつ「左右同時開閉」「左右個別開閉」可能なこと。』とご依頼を頂戴いたしました。
今回は外塀の改修工事を含めた施工手順をご紹介します。
●開閉動画です。
改修前外塀
既存門扉と外塀

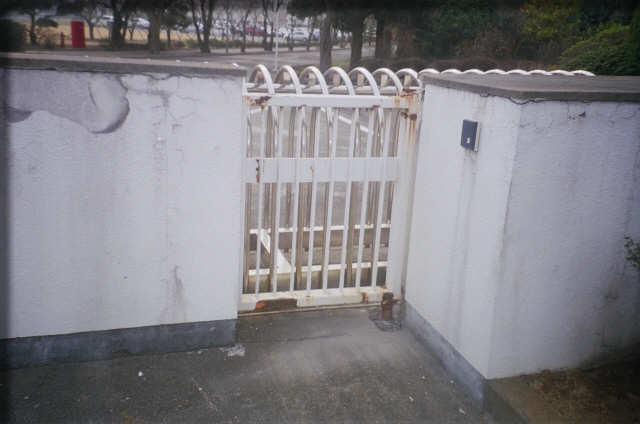

改修前通用門扉

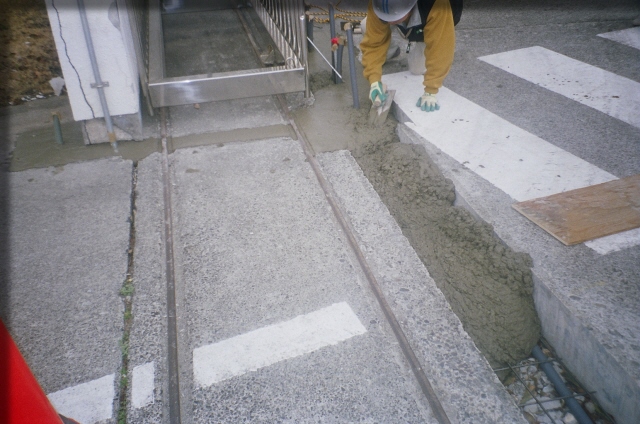

電源新設工事（１）
電源新設工事（２）
電源新設工事（３）
電源新設工事（４）

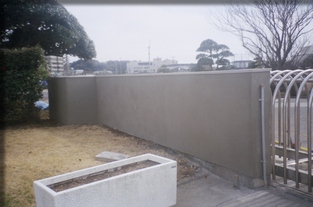

外塀改修作業（１）
外塀改修作業（２）
外塀改修作業（３）
通用門扉改修後
門扉はステンレス製鏡面仕上のものに交換され美しくなりました。塀には塗装が施され復旧完了。
既設門扉に自動化のためのガイド取付
エンジン装置取付
エンジン装置取付完了
制御機カバー及び安全補助センサー取付

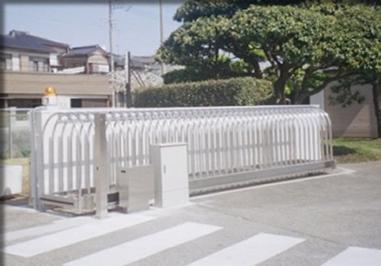

完成（外観１）
完成（外観２）

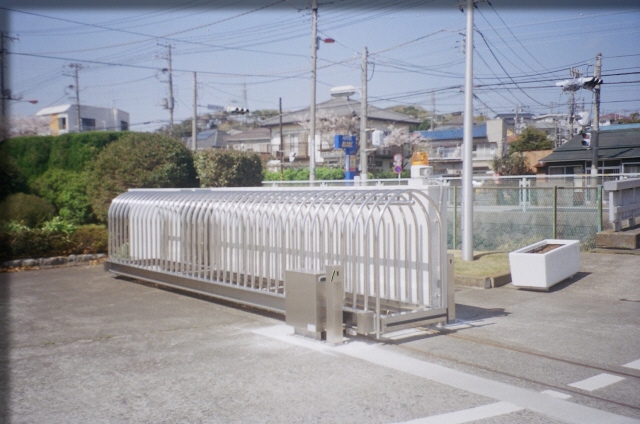

完成（内観１）
完成（内観２）
