【施工事例】既設の手動門扉を自動門扉に改修

ナブコ,自動門扉,ルコ,Luxo
某個人邸 様 既設門扉自動化改修工事
所在地横須賀市秋谷
設計・監理近藤デザインオフィス 様
納入品Luxo(ルコ)スイングゲート駆動装置
手元スイッチ・リモコンスイッチ・遠隔スイッチ
(開・閉・停3点式)
外部光電スイッチ新設
付帯工事
備考専用キーにて、手動⇔自動の切換え可

既存の手動両開き門扉本体(W:2.2m×H:3.2m×2枚)を自動で開閉させたいとご要望を承りました。お出かけ・お帰りの際、車をその都度降りて門扉を開閉する為、特に雨の日はお困りとの事でした。そこで、既存の門扉に取り付けるだけで自動門扉に改修できる『Luxo(ルコ)』をご提案させて頂きました。開閉はリモコン・遠隔操作で行い、外側には補助光線を配して安全にも考慮しております。オーナー様には大変御満足頂いております。

自動門扉
自動門扉WMV形式 約1.8MB

設置場所

  • ナブコ,自動門扉,ルコ,Luxo

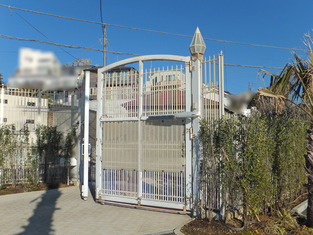

    既設の手動門扉

  • ナブコ,自動門扉,ルコ,Luxo

    Luxo取り付けブラケット(門扉側)

  • ナブコ,自動門扉,ルコ,Luxo

    Luxo取り付けブラケット(支柱側)

  • ナブコ,自動門扉,ルコ,Luxo

    Luxo本体取付(内観 右)

  • ナブコ,自動門扉,ルコ,Luxo

    Luxo本体カバー取付(内観 右)

  • ナブコ,自動門扉,ルコ,Luxo

    Luxo本体カバー取付(内観 右)

  • ナブコ,自動門扉,ルコ,Luxo

    駆動装置わたり配管

  • ナブコ,自動門扉,ルコ,Luxo

    制御盤設置(1) 基礎・配管

  • ナブコ,自動門扉,ルコ,Luxo

    制御盤装置(2) 盤取付・結線・リモコンスイッチ受信機組込み

  • ナブコ,自動門扉,ルコ,Luxo

    制御盤設置(3) 設置完了

  • ナブコ,自動門扉,ルコ,Luxo

    外部用補助光線(1) 配管

  • ナブコ,自動門扉,ルコ,Luxo

    外部用補助光線(2) 外観左支柱

  • ナブコ,自動門扉,ルコ,Luxo

    外部用補助光線(3) 外観右支柱

  • ナブコ,自動門扉,ルコ,Luxo

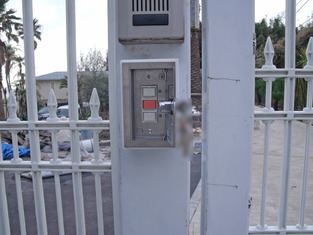

    外部用3点スイッチ(キー付ボックス)

  • ナブコ,自動門扉,ルコ,Luxo

    取付完了(1) 内観

  • ナブコ,自動門扉,ルコ,Luxo

    取付完了(2) 外観

  • ナブコ,自動門扉,ルコ,Luxo

    全閉時 内観

  • ナブコ,自動門扉,ルコ,Luxo

    開き作動中 内観(1)

  • ナブコ,自動門扉,ルコ,Luxo

    開き作動中 内観(2)

  • ナブコ,自動門扉,ルコ,Luxo

    開き作動中 内観(3)

  • ナブコ,自動門扉,ルコ,Luxo

    全開時 外観
