【施工事例】既存の門扉を自動門扉に改修させて頂きました。

ナブコ、門扉

川崎市川崎区 某現場

納入品・自動門扉用駆動装置 CND-200
 (片引き中頻度型)
・遠隔操作盤
・自立ポール(SUS製)型操作押釦 1式
・自立ポール(SUS製)式補助光電センサー 2組
・パトランプ

既存の手動門扉(W5970mm×H1760mm)を自動で開閉させたいとのご要望を受け賜りました。既存門扉にわずかな加工で自動開閉装置(CND−200)を取付、外部からはカメラ付きインターホンで遠隔操作・内部からはキー付きボックスから操作をおこないます。操作は3点式(開・亭・閉)。今まで日中は開放状態にしておりましたが、常時門扉を閉鎖する事でセキュリティの強化を図り、必要時な時だけ自動開閉を行う運用となりました。

  • ナブコ、門扉

    既存手動門扉

  • ナブコ、門扉

    制御盤、CND-200駆動装置

  • ナブコ、門扉

    テンショナーボックス・チェーンカバー取付前

  • ナブコ、門扉

    チェーンカバー取付

  • ナブコ、門扉

    テンショナーボックス取付

  • ナブコ、門扉

    テンショナーボックス・チェーンカバー
    取付加工完了

  • ナブコ、門扉

    CND-200駆動装置 設置完了

  • ナブコ、門扉

    制御盤設置、結線

  • ナブコ、門扉

    CND-200駆動装置設置、結線

  • ナブコ、門扉

    補助センサー・制御盤・CND-200駆動装置
    (化粧カバー)設置

  • ナブコ、門扉

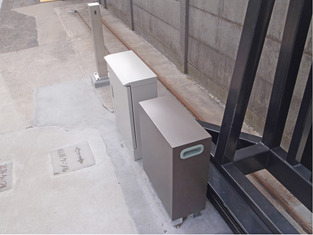

    制御盤・CND-200駆動装置(化粧カバー)設置

  • ナブコ、門扉

    補助センサー1(SUS製ポール)

  • ナブコ、門扉

    補助センサー2(SUS製ポール)

  • ナブコ、門扉

    ポール型キー付き操作スイッチ(3点式)

  • ナブコ、門扉

    遠隔操作スイッチ(3点式)・モニター

  • ナブコ、門扉

    音声付きパトライト設置

  • ナブコ、門扉

    完了後 内観1

  • ナブコ、門扉

    完了後 内観2
