【施工事例】煙の拡散を確実に防止する、ナブコ防煙壁《NT−45》

自動ドア、ステンレス建具、垂壁
株式会社 京セラエルコ 様 本社
所在地横浜市緑区
設計・監理株式会社 三信建築設計事務所
施工戸田建設 株式会社
納入品防煙垂壁 156パネル                     自動ドア   7台

平常時には天井内に収納されていますが、火災が発生し煙感知器が煙を検知すると同時に、天井から自動的に回転降下して、煙の拡散を防止します。天井内に収納されることで防煙壁のスペースが不用になり、また本体に天井と同様の仕上げ材を貼れますので美観を損なわない設計が可能です。(本体の厚さ45mm)

  • 自動ドア、ステンレス建具、垂壁

    取り付け前:中央の開口が取付位置です。

  • 自動ドア、ステンレス建具、垂壁

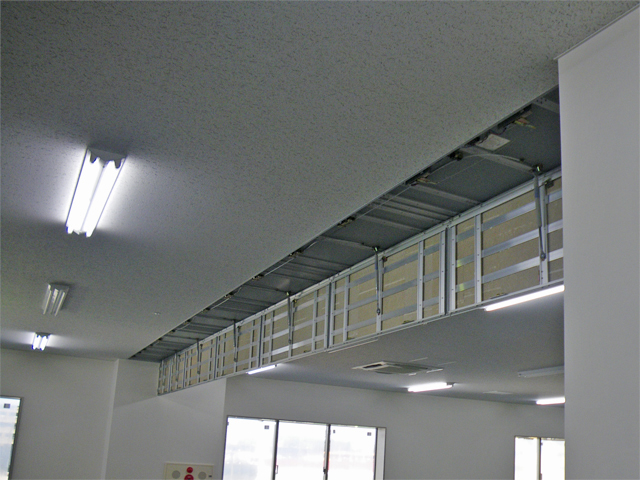

    開口に可動式防煙垂壁が取りついています。
    連動ワイヤーで、各パネルを連結します。
    (垂壁は下降状態)

  • 自動ドア、ステンレス建具、垂壁

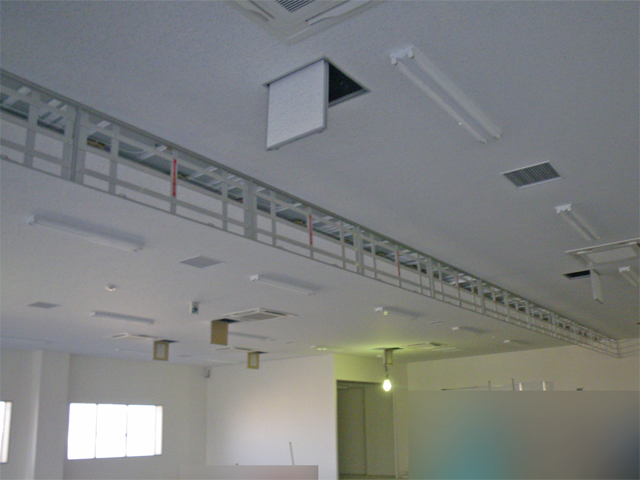

    垂壁本体取付完了。この後、天井仕上材を
    貼ります。

  • 自動ドア、ステンレス建具、垂壁

    垂壁本体への仕上材貼付残(下降状態)

  • 自動ドア、ステンレス建具、垂壁

    天井仕上材の貼付完了(収納状態)

  • 自動ドア、ステンレス建具、垂壁

    垂壁パネルにボート取付後1

  • 自動ドア、ステンレス建具、垂壁

    垂壁パネルにボート取付後2

  • 自動ドア、ステンレス建具、垂壁

    垂壁パネルにボート取付後3

  • 自動ドア、ステンレス建具、垂壁

    垂壁が下降すると、両サイドはバネで羽が
    出て、垂壁と壁の隙間を塞ぎます。
