【断熱・超高速スパイラルドア】超高速スパイラルドアの機能をそのままに、断熱性能を高めたドア

スパイラルドア

断熱・超高速スパイラルドアは、超高速スパイラルドアの機能をそのままに、ドアパネルの断熱性能を高めたドアです。ドアパネルの熱貫流率は最大で0.8W/m2Kとなっています。
結露等を嫌い、一定温度を保たなければならない食品工場などへの設置に最適なドアです。

・断熱エファサームパネル高速スパイラルドア

・スピーディ&セイフティ&エコロジー

・上下式高速巻上開閉方式

・最高速度 毎秒2.0メートル!

お問い合わせ

×

寸法等 図面データ概要 ファイル名 ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

×

寸法等 図面データ概要 ファイル名 ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

【製品特徴】

スパイラルドア

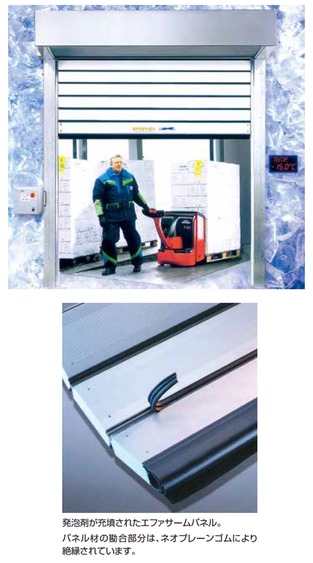

断熱・超高速スパイラルドアは断熱、防犯、高速シートドアの機能性を兼ね備えた1台3役の高機能ドアです。 エファサームパネルの技術により、パネルの軽量化、高断熱性能を実現しました。


■高速開閉と高断熱性能がもたらす世界

・高速の開閉動作と高断熱性能により、開口の開放時間を短縮し、閉鎖時には
 内外の熱の出入を遮蔽することができますので、防塵、防虫、省エネ効果は
 格段に向上します。

・ドイツでは冷蔵庫対応のドアとしても使用されています。(注記1)

・支柱とパネル間に2重シールを採用し気密性を向上させました。

・アクリル透明パネルを入れる事も可能ですので、対面の安全性の確保も
 できます 。

注記1)気密性能はパネル面積で1m2当たり50Paの加圧で、6m3/hour以下と
    なっています。

注記2)コンソール形状はラウンドタイプのみとなります。

断熱・超高速スパイラルドアSST−ISO−60の主仕様

断熱・超高速スパイラルドアSST-ISO-60の主仕様
