【ノボスプリント】『高速開閉』ならではの特長を発揮!車の出入りの多い作業環境に最適

高速シャッタードア,高速シートドア,ノボスプリント

スピーディな開閉と両引分方式で作業効率がいちだんとアップします。
『車の出入りの多い場所』たとえば、工場、物流センター、冷凍倉庫、トラックターミナル、青果・水産市場、量販店荷捌場、ゴミ・し尿処理場の出入口…こうしたハードな作業空間を「ノボスプリント」で間仕切りすることにより、埃、強風、悪臭、騒音などを見事にシャットアウトします。

お問い合わせ

×

寸法等 図面データ概要 ファイル名 ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

×

寸法等 図面データ概要 ファイル名 ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

●まずは高速開閉をご覧ください。

     ↓↓↓ 動画あり ↓↓↓

ASF形式 約52.7KB
WMV形式 約161.6KB
ノボスプリント

■優れた安全性
補助装置として開口部全体(2500mmの高さ迄)をサポートするエリアセンサが標準装備されました。このエリアセンサは戸先ゴムに内蔵されており、ドアに接触する事無く、開口部の安全を面でサポートします。また、万一の衝突時にも、衝突緩衝機構(オプション)によりドアの破損を最小限に抑えます。
停電時や非常時には手動開放レバーによりワンタッチでシートを開放する事ができます(スプリングアシスト機構)。又、オプションにてパニックオープン仕様も対応出来ます。


■1秒以内で開きます
開閉方式に引分式を採用する事により、卓越した通行性を確保しました。交互通行における衝突事故の発生を未然に防ぐ事が出来ます。
ドアが開き始めた瞬間にドア反対側の状態が確認出来ます。


■優れた耐久性と経済性
スプリングのアシストにより超高速開動作と駆動装置の省エネを実現しました。耐久性能は年間25万開閉以上を実現。シンプルな構造の装置に仕上がっている為、施工性、メンテナンス性にも優れています。
超高速開閉の為、空調の節約にも貢献し、最適な環境を維持する事が出来ます。


■衛生的なドア
上下開閉式の場合、戸先が床に接地する為、床面の水分、埃、塵等を一緒に巻上げる可能性があります。よって、通行中に上部から、水分、埃、塵等が落下する可能性もあります。横引開閉方式では、その様な事は絶対ありません。
ノボスプリントは食品関連施設/精密機器関連施設、又は床が常時濡れている漁業関連施設等での使用に最適なドアです。

ノボスプリント

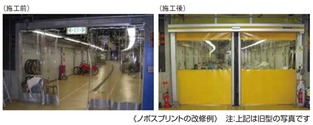

■改築用にも最適
シートを立枠内に巻き取る方式により、立枠の見付寸法以外に開口部への引き込み代が不要です。その為、改修工事でも施工が容易です。上部コンソールも見付280mmとコンパクトに設計。設備配管などの上部障害物がある既存の開口部にも施工が可能です。
マイコン内蔵の制御装置は各種外部入出力が可能です。既存のドアとのインターロック等も簡単に設定できます。また、各種制御モードを標準で装備していますので、お客様の使い勝手に応じた動作設定が可能です。

ノボスプリントNOVOSPRITの主仕様

ノボスプリントの主仕様

※シート色は、標準の黄色以外に7色(濃青、グレー、ベージュ、青、赤、白、緑)が選択可能です。
