【防煙壁 NT-45】 煙の拡散を確実に防止する

スモークガード・垂壁 防煙垂壁

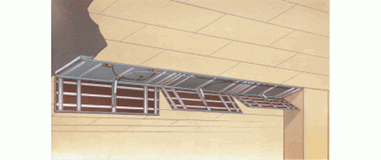

平常時には天井内に収納されていますが、火災が発生し煙感知器が煙を検知すると同時に、天井から自動的に回転降下して、煙の拡散を防止します。地下道、居室などの天井高さは、この「ナブコ防煙壁」の採用により、防煙壁のスペースが不要になり、美観を損なわず、より経済的な建築設計が可能になります。「ナブコ防煙壁」は、簡易型電磁ラッチ係止方式で性能・信頼性に高い評価を得ています。



神奈川ナブコHP【施工事例】防煙壁 へ(※動画あり)


お問い合わせ

×

寸法等 図面データ概要 ファイル名 ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

×

寸法等 図面データ概要 ファイル名 ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。
スモークガード・垂壁 防煙垂壁

(1) 信頼のBCJ防火性能評定品
権威あるBCJ防火性能評定品の防煙壁ですから、信頼性が高く、建築確認手続き、建築検査が容易です。
(2) 特殊なアルミ連続ギアを採用。作動がスムーズなことはもちろん、漏煙量もごくわずかです。
(3) 製品の厚さは、わずか45mm。薄型・軽量設計なので、施工が簡単です。また、現場の環境やスペースに合わせて適切な寸法でセットできます。
(4) 標準パネル(L=1500)(L=2000)をジョイナーで連結取付けでき、納期の短縮を実現しました。
(5) 薄型・軽量なので、どんな天井にも取付けられます。部品、配線はすべて防煙壁の内側に収めてあるので、保守・点検が容易です。
