【施工例紹介】清掃工場ゴミ投入口に大型自動ドアを設置

自動ドア,ナブコ,大型自動ドア,清掃工場,ゴミ焼却場
某清掃工場
所在地首都圏
納入品大型自動ドア(油圧式)建具込 10ヶ所
自動ドア DS-500×2台,DS-75×2台
ステンレス建具 97本
ロスカドア 4枚

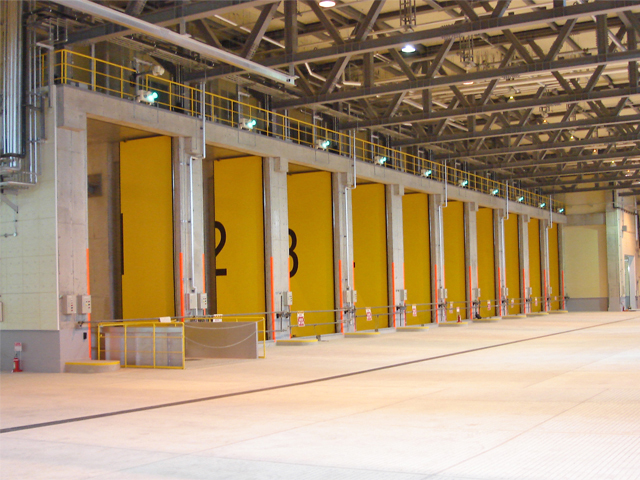

 清掃工場のゴミ投入口にDH6430mm×DW1997mm重量1tの扉を10ヶ所ご採用頂きました。油圧シリンダーにて、10秒間で開動作、10秒間で閉動作させております。

正面からの動画
正面からの動画WMV形式 約637.6KB
正面からの動画
正面からの動画MPEG形式 約6.4MB
全扉の動画
全扉の動画WMV形式 約738.3KB
全扉の動画
全扉の動画MPEG形式 約5.1MB
DS−500の動画
DS−500の動画WMV形式 約545.4KB
DS−500の動画
DS−500の動画MPEG形式 約5MB

大型自動ドア(油圧式) ゴミ投入口

  • 自動ドア,ナブコ,大型自動ドア
  • 自動ドア,ナブコ,大型自動ドア
  • 自動ドア,ナブコ,大型自動ドア
  • 自動ドア,ナブコ,大型自動ドア
  • 自動ドア,ナブコ,大型自動ドア
  • 自動ドア,ナブコ,大型自動ドア

    駆動装置(油圧シリンダー)

  • 自動ドア,ナブコ,大型自動ドア

    油圧装置ユニット

  • 自動ドア,ナブコ,大型自動ドア

    油圧装置検査証書

  • 自動ドア,ナブコ,大型自動ドア

    油圧配管

  • 自動ドア,ナブコ,大型自動ドア

     ゴミ投入口室に入るゴミ収集車両が通行します。防臭扉としの用途でご採用頂きました。

  • 自動ドア,ナブコ,大型自動ドア

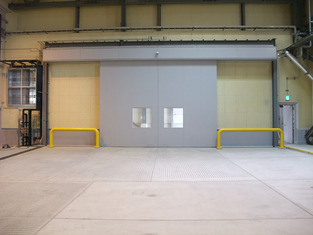

    DH4500mm×DW3110mm重量700kgの扉をDS-500エンジンで動かしています。

  • ゴミ収集車が入ってくると、外部側に設置されたエアーカーテンが動作し臭気を遮断した後に自動ドアが開閉致します。

ステンレス建具(ゴミクレーン操作室)

  • ナブコ,ステンレス建材,ステンレス建具

    ゴミクレーン操作室多角形窓

  • ナブコ,ステンレス建材,ステンレス建具

    W7000mm×H2250mm

  • ナブコ,ステンレス建材,ステンレス建具

    多角形窓の立上り部には落下防止柵が取付してあります。

  • ナブコ,ステンレス建材,ステンレス建具

    処理灰スラグクレーン操作室多角形窓

  • ナブコ,ステンレス建材,ステンレス建具

    W3500mm×H2100mm

  • ナブコ,ステンレス建材,ステンレス建具

    ゴミピット吹抜より見たクレーン操作室の多角形窓

ステンレス建具

  • 自動ドア,ナブコ,ロスカドア

    正面玄関
    DS-75エンジンロスカ扉
    W5035mm×H3545mm

  • ナブコ,ステンレス建材,ステンレス建具

    ゴミクレーン操作室見学窓(FIX)

  • ナブコ,ステンレス建材,ステンレス建具

    内部ステンレス扉

  • ナブコ,ステンレス建材,ステンレス建具

    外部ステンレス両開き扉 庇付
    W3405mm×H3600mm 扉圧78mm

  • ナブコ,ステンレス建材,ステンレス建具

    防火ダンパー付両開き扉
    W2600mm×H2810mm 扉圧53mm

  • ナブコ,ステンレス建材,ステンレス建具

    内部ステンレス扉
