【フラットロスカドア】引き込まれ対策に配慮し、安全性を追求したロスカドア

自動ドア,ロスカドア,フラットロスカ

フラットロスカドアはドアとFIXの対面する側をフラットにして方立部の隙間に引き込まれにくい構造としたドアです。
ロスカドアの特徴であるドア全周に配したロスカシールで隙間風を防ぎ、冷暖房のロスを大幅にカットします。また、埃などの浸入も防止し、快適な屋内環境を実現した安全性と実用性を兼備したドアです。
さらに一般強化ガラスドアとの互換性にも優れ、取替工事も容易です。

お問い合わせ
  • 商品カタログダウンロード
  • CADデータダウンロード(PDF)
  • CADデータダウンロード(CAD)

フラットロスカドア PDFデータ

×

寸法等 図面データ概要 ファイル名 ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(FIX-40型)納まり参考図 losca_f40_elevation ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(FIX-62型)納まり参考図 losca_f62_elevation ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(FIX-C型)納まり参考図 losca_fc_elevation ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(スイングFIX型)納まり参考図 losca_sf_elevation ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

フラットロスカドア CADデータ

×

寸法等 図面データ概要 ファイル名 ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(FIX-40型)納まり参考図 losca_f40_elevation ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(FIX-62型)納まり参考図 losca_f62_elevation ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(FIX-C型)納まり参考図 losca_fc_elevation ダウンロード
製作可能寸法(mm)
ドア幅:500〜1100(500〜1250) 出入口高:1700〜2500(1700〜2700)
ガラス厚:8mm(または12mm)
フラットロスカ(スイングFIX型)納まり参考図 losca_sf_elevation ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • ・CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • ・CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • ・CADデータについて、弊社の事前の承諾なく 1)営利目的で使用すること 2)他のネットワークへの転籍 3)雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • ・CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • ・CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • ・CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

商品の特徴

フラットロスカドアは。安全性を追求したガラスドアです。
特にお子様連れでご利用されることの多い、店舗・施設に最適です。

自動ドア,ロスカドア,フラットロスカ



[1]ドア面をフラットにすることで方立位部に引き込まれにくい構造としましたので、引き込まれ防止のための引き残しが不要です。
[2]安全性はもちろん、気密性、保守性、取扱性にも優れております。
[3]方立部に設けたセンサー部(ゴム)が圧迫変形したことを検知する。「引き込まれ検出センサー」を併用する仕様もご準備いたしました。

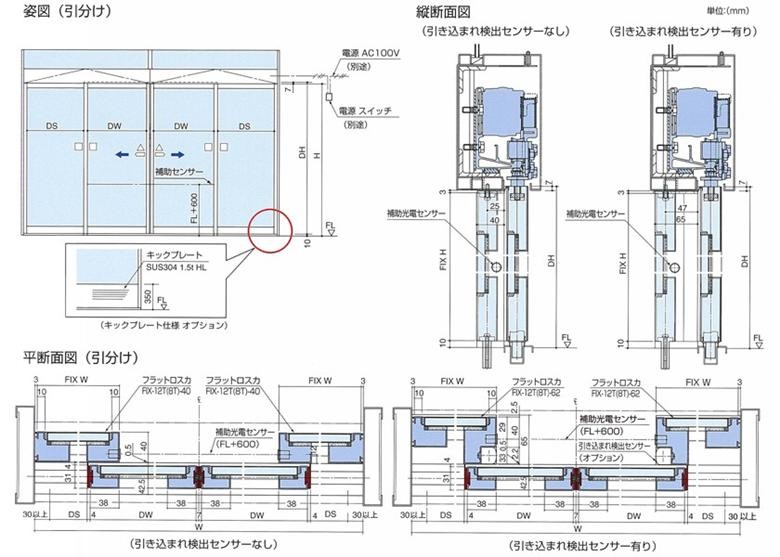

商品の仕様

自動ドア,ロスカドア,フラットロスカ

参考

自動ドア,ロスカドア,フラットロスカ
