NS e-style F型（N-Flat）

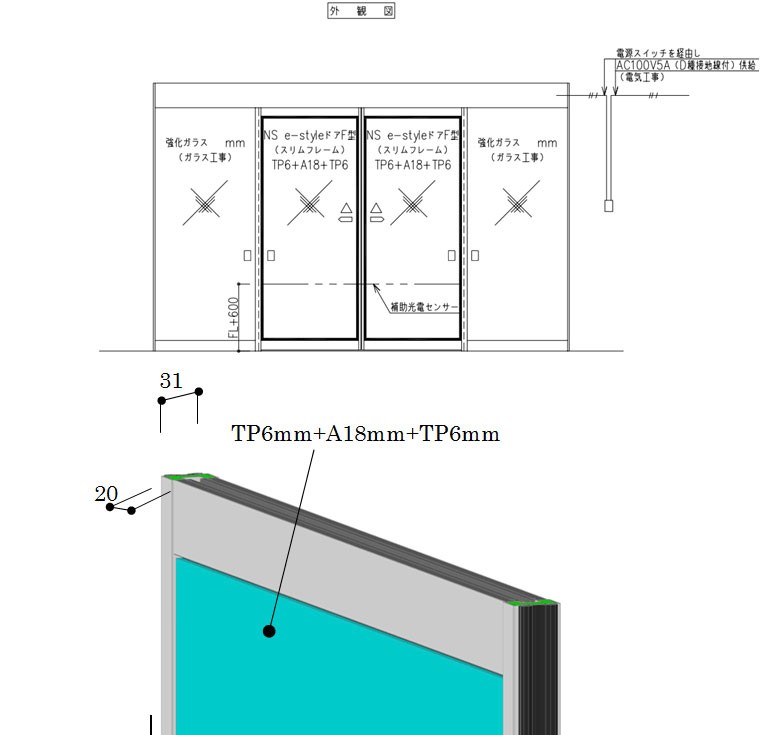

NS e-style DOOR F型は、扉の両面がフラットな框扉（四方フレーム強化ガラス扉）です。
内外にガラス面を設け、ガラス面と縦フレームをフラットにしたため扉を完全に引き込むことが可能な全く新しい高機能扉です。
複層ガラスを採用しており高断熱性能を有しています。 また、四方フレームに取り付けているオリジナルシール（ゴム）により、防塵・防風・防音効果を有しています。
まさに安全、省エネ、デザインと自動ドアに求められるすべての条件を兼ね備えた究極のドアです。 スリムタイプ・HGフレームタイプ・SUS強化フレームタイプの3種類から選ぶことが可能です。
※錠前の種類により戸袋扉仕様時に引き込みができない場合もございます。
HGフレーム／SUS強化フレーム
1.既設されている框扉（50mm扉厚）からの交換が容易です。
2.スライド着脱式ハートビルレール（HBR-D）を標準装備しました。
（1）新開発したハートビルレールシステム（HBR-D）を標準装備し、ドアを吊り込んだ状態のままラッセルプレートの着脱が可能になり、施工性・メンテナンス性が大幅に向上しました。
3.洗練されたスリムフレーム
（1）HGフレームタイプはスリムな縦フレーム（フレーム幅：20mm）デザインを採用しながら十分な耐風圧強度を確保しました。
（2）SUS強化フレームタイプは重厚感ある縦フレームなど自由なデザインでのオーダー対応も可能です。（最小フレーム幅：30mm）
HGフレームタイプ
SUS強化フレームタイプ
×
