NAT-NX

臭い汚染空気、部屋の消毒臭などの拡散・流入防止のために必要とする気密性と、室内の音の漏洩防止や外の騒音を中に入れたくない時に必要な遮音性を三方枠パッキンと全閉時のボトムパッキンの自動降下で実現しました。

1）高い気密性とX線遮蔽性能を実現し、病院のリニアック室の放射線遮蔽に最適
2）床に溝やレールのないフラット設計でバリアフリーを実現
3）小窓を取付けることが可能（オプション）
4）抗菌塗装仕上げタイプも対応可能（オプション）
5）駆動装置は内蔵タイプ

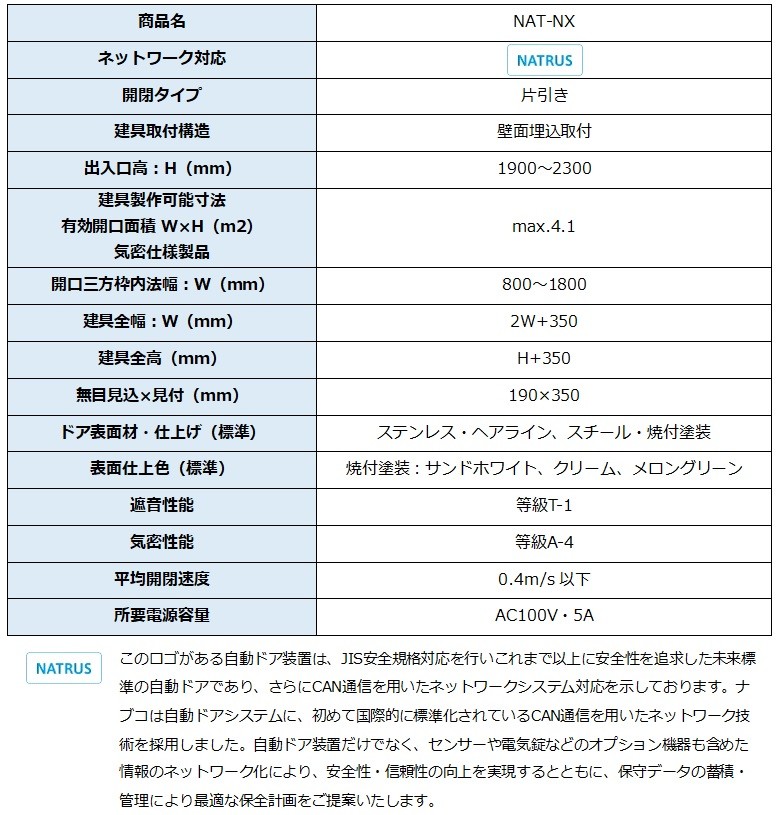

寸法等	図面データ概要	ファイル名	ダウンロード
開口W(mm)：800〜1800 気密性能：等級A-4	NAT-NX　X線遮蔽ドア納まり参考図	natnx_elevation	ダウンロード

著作権・免責・使用権・内容変更についてのご注意

CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
CADデータについて、弊社の事前の承諾なく 1）営利目的で使用すること 2）他のネットワークへの転籍　3）雑誌などに許可なく記載することにつきましては、かたくお断り致します。
CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。

寸法等	図面データ概要	ファイル名	ダウンロード
開口W(mm)：800〜1800 気密性能：等級A-4	NAT-NX　X線遮蔽ドア納まり参考図	natnx_elevation	ダウンロード
